لتجنب هذه المشكلة، يجب توفير الغاز المضغوط النظيف والجاف (الهواء أو النيتروجين) عبر واجهة CDA كما هو محدد. متطلبات تدفق الغاز هي كما يلي: بالنسبة لأجهزة الليزر 3000S و6000S و12000S (إصدار الهيكل)، يبلغ حد الضغط 0.5 ميجا باسكال ويبلغ معدل التدفق حوالي 5 لتر/دقيقة؛ بالنسبة لأشعة الليزر 12000S (إصدار الخزانة)، و20000M، و30000M، و40000M، و60000M، يبلغ حد الضغط 0.5 ميجا باسكال ومعدل التدفق حوالي 15 لتر/دقيقة. (يوصى بتركيب أجهزة ليزر بمخرجات طاقة تتجاوز 10 كيلووات في غرفة مكيفة الهواء مع درجة حرارة ورطوبة ثابتة للحصول على الأداء الأمثل.)

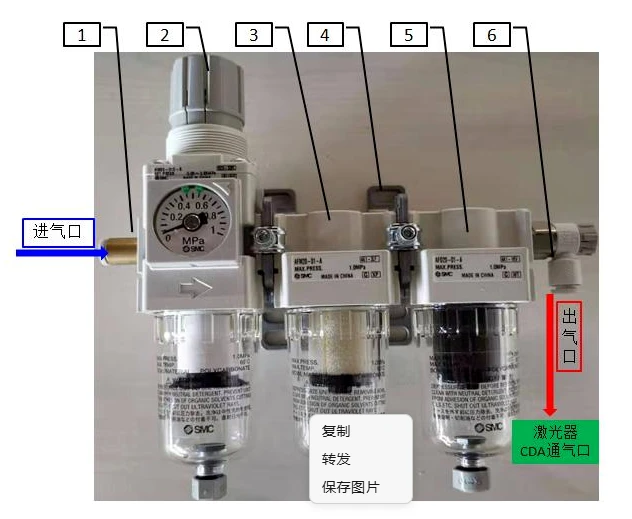

قامت شركة Raycus بتطوير مجموعة ترشيح CDA دقيقة خصيصًا لهذه الليزرات، حيث تقدم نماذج مستوردة ومحلية لتلبية احتياجات العملاء المتنوعة. الطرازان المحددان هما AC20E-01-B-X5 (مستورد) وWH-1852-D (محلي). المواصفات التفصيلية مذكورة في الجدول أدناه، كما يظهر مظهر المنتج في الصورة أدناه:
01
التثبيت والإعداد
عند استخدام وحدة ترشيح CDA-المخصصة من Raycus، قم بتوصيل مصدر إمداد بالغاز المضغوط الجاف والنظيف (الهواء أو النيتروجين) بتركيبة مدخل الغاز الخاصة بالوحدة. يجب تجفيف الغاز المضغوط (درجة الحرارة: 10-40 درجة؛ حجم الجسيمات: أقل من أو يساوي 40 ميكرومتر؛ محتوى الزيت: أقل من أو يساوي 1 جزء في المليون؛ الضغط: 0.5-1.0 ميجا باسكال) ويجب تجفيفه وتبريده باستخدام مجفف هواء مبرد لتحقيق نقطة ندى ضغط تبلغ 2-10 درجة.

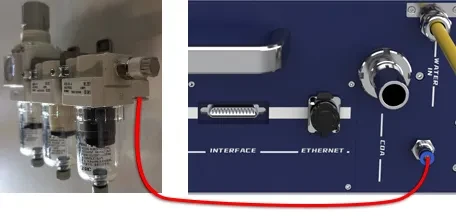

1. استخدم أنبوب غاز بقطر خارجي 6 مم لتوصيل صمام التحكم في تدفق المخرج لوحدة الترشيح CDA بمنفذ CDA الموجود على اللوحة الخلفية لليزر. قم بتأمين وحدة الترشيح CDA في مكانها باستخدام فتحات التثبيت الموجودة على حاملها.
2. اضبط منظم المرشح - للحد من ضغط الهواء المضغوط المدخل إلى 0.5 ميجا باسكال.
3. قم بتشغيل الليزر (دون تشغيل مبرد الماء). في حالة حدوث إنذار لدرجة الحرارة/الرطوبة، قم بضبط صمام التحكم في تدفق مخرج CDA وقم بتطهير النظام بالهواء لمدة 30 دقيقة تقريبًا. فقط بعد انتهاء الإنذار يجب عليك تشغيل مبرد الماء والمضي قدمًا في انبعاث الليزر العادي. مواصفات معدل تدفق الهواء لأشعة الليزر المختلفة مذكورة أدناه.
02 الاحتياطات
1. لا تقم بعكس اتجاهات المدخل والمخرج عند تثبيت مجموعة مرشح CDA. بمجرد ضبط مجموعة مرشح CDA وضبطها، قم بقفل منظم المرشح - وصمام التحكم في تدفق المخرج لمنع الإعدادات من التحول. أعد ضبط منظم الفلتر- كلما تم تغيير مصدر الهواء.
2. قم بتثبيت مجموعة مرشح CDA بالقرب من الليزر. تجنب الأماكن المعرضة لأشعة الشمس المباشرة أو البيئات التي تحتوي على أبخرة المذيبات العضوية أو الأبخرة الكيميائية. قم بتركيب المجموعة عموديًا بحيث يكون وعاء التكثيف متجهًا لأسفل، مما يضمن وجود مساحة كافية للأعلى والأسفل للصيانة.
3. عندما تتراكم المكثفات المرئية في الوعاء الموجود أسفل مجموعة مرشح -المراحل الثلاثة، افتح صمام الصرف السفلي لتفريغ الوعاء. أعد ربط صمام الصرف بعد التفريغ. تأكد من فصل مصدر الهواء قبل تنظيف وعاء التكثيف.
4. قم بتنظيف أو استبدال عناصر الفلتر بشكل دوري داخل مجموعة مرشح المراحل - الثلاث؛ يوصى عمومًا بالتنظيف أو الاستبدال السنوي. استخدم منظفًا محايدًا عند تنظيف وعاء التكثيف.
03 تسلسل التمهيد
1. قم بتشغيل الطاقة الرئيسية لليزر (لا ينبعث الليزر من الضوء ولا يتم تشغيل آلة تبريد المياه)؛
2. تحقق مما إذا كان الليزر يحتوي على إنذار لدرجة الحرارة والرطوبة (في حالة حدوث إنذار لدرجة الحرارة والرطوبة، تأكد من اتخاذ تدابير إزالة الرطوبة للتحكم في الرطوبة الداخلية لليزر)؛
3. قم بتشغيل مبرد الماء بعد إزالة إنذار درجة الحرارة والرطوبة (يتم ضبط درجة حرارة ماء التبريد لمبرد الماء على 22 ± 1 درجة، وإعداد درجة حرارة الماء العادي هو> درجة الحرارة المحيطة وأقل من أو تساوي 35 درجة)؛
4. بعد أن تكون درجة حرارة مبرد الماء مستقرة، يمكن أن يبدأ الليزر في إصدار الضوء.
04 تسلسل الاغلاق
1. وقف انبعاث الليزر.
2. قم بإيقاف تشغيل مبرد الماء بعد استقرار درجة حرارة المبرد؛
3. افصل مصدر الطاقة الرئيسي عن الليزر (ممنوع تمامًا: ترك مبرد الماء قيد التشغيل بعد فصل مصدر الطاقة الرئيسي لليزر).
